五向开关的应用还是非常的广泛，得益于可以有五个按键实现的功能集成到一个按键上，在产品一体化开发和高端度上都有不错的体验，下面讲解下一个比较常见的应用。

显示屏在现在基本是家家户户都有的电子产品，早期的显示屏（电视机/电脑）上面都有很多按钮，每个按钮都是独立完成某个功能，这样很大程度上破坏了产品的外观度，而五向开关应用后，就很多显示屏把所有功能都集成到了显示器一个按钮上。

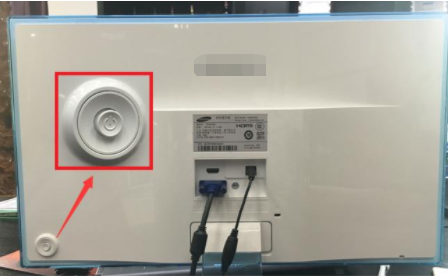

上图可以看出这款电脑显示器的开关按钮，集成了调节分辨率以及亮度等等功能，要调节其他只需要一个按钮就可以实现，这样做及让显示器美观，有降低了需要多个按钮的成本，实现双赢。

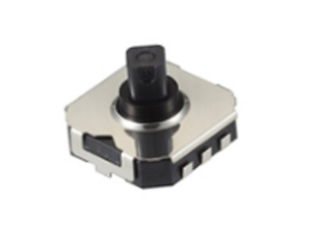

聚彩jc五向开关的相关技术参数：

聚彩jc1. 额定负荷: DC 12V 100mA

2. 接触阻抗: ≤100mΩMAX

3. 绝缘阻抗: ≥100MΩMIN

4. 耐焊温度: 260±5°5s

5. 使用寿命: 200,000 cycles

7. 使用温度: -25 ℃ to 85 ℃

8. 使用湿度: ≤85% RH

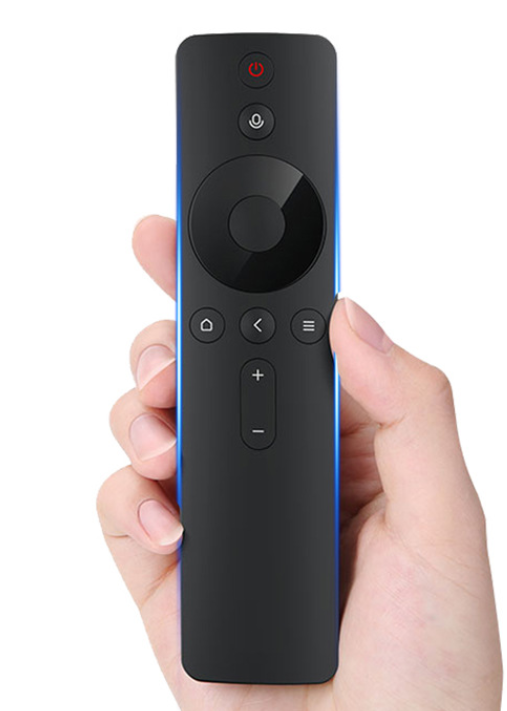

也有一些五向开关应用在这种新款的电视机遥控器上，比起以前很多按键的遥控器，简洁不少的同时显得更加高端和操作方便。

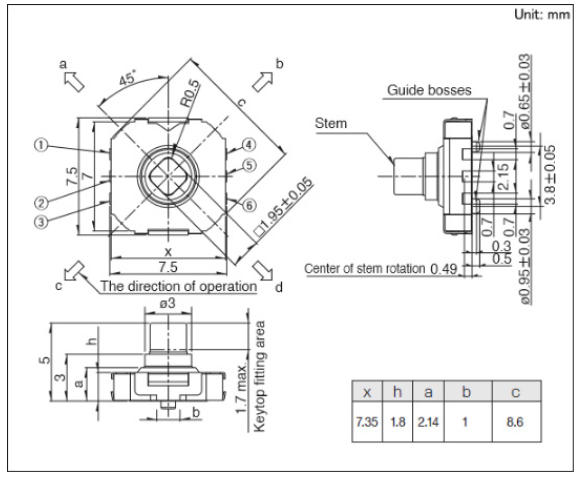

五向开关的外形图

聚彩jc通过尺寸图可以了解到，这款五向开关是贴片的，尺寸上属于小尺寸，所以更加适合现在高度一体化的数码产品。

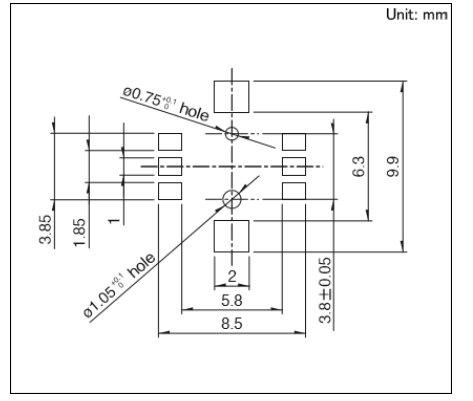

五向开关的焊接图

焊接图可以方便很多需要了解五向开关接线的技术员，快速接线。

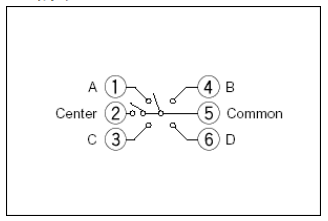

五向开关的电路图
