4.5*4.5贴片轻触开关的构造

开关盖是用来保护内部机构的部件，大多由金属制成，嵌入底座并固定。有些产品为了防止静电还设有接地引脚。柱塞是人操作开关时按下的部件，可将此处受到的作用力传递给锅仔片。操作部分的形状有平型和凸出型，主要型号均设有两种类型的产品可供选择。绝大部分柱塞为塑胶成形品，但要增加操作行程时，会采用橡胶材料。

贴片轻触开关参数

工作温度：-20℃to+70℃

额定电流：50mA.12V DC

绝缘电阻：100mΩ min.100V DC

介电强度：250V AC for 1 min

接触电阻：100mΩ max

开关行程：0.25±0.1m

高度：1.5mm

按力：160gf/260gf

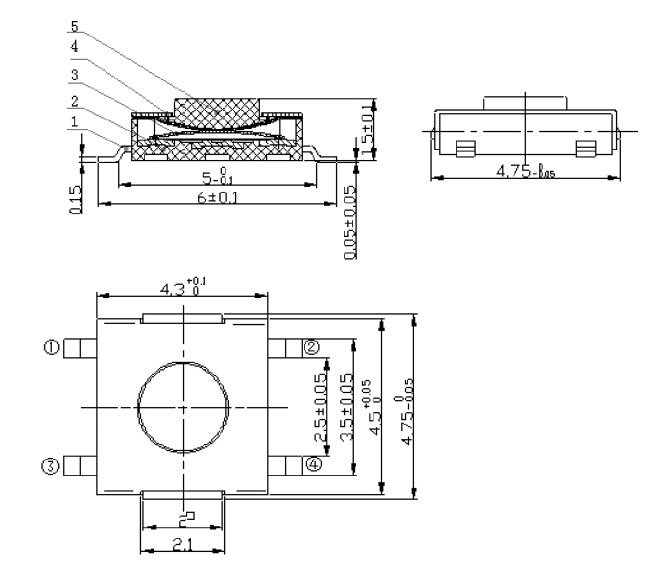

轻触开关4.5*4.5贴片尺寸图

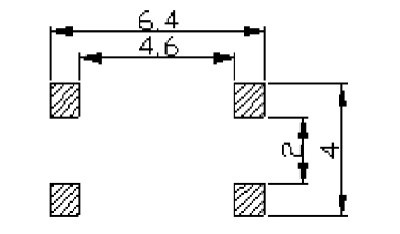

4.5*4.5轻触开关安装孔尺寸图

4.5*4.5轻触开关电路图

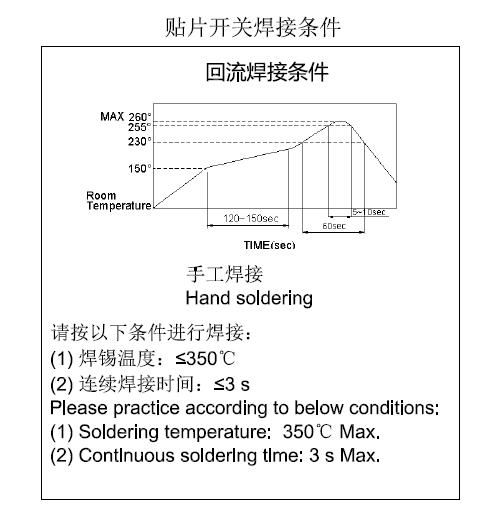

4.5*4.5贴片轻触开关焊接条件

贴片式轻触开关系列使用注意事项

1. 考虑清洗触摸开关时，请协商。

2. 请不要从触摸开关上面浸入助焊剂。

3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4. 进行第2次焊接时，应在开关回复到常温之后进行。
