行程开关工作原理

行程开关是一种常用的小电流主令电器，它利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。 行程开关按结构分为直动式、滚轮式、微动式和组合式等几种。

行程开关工作的作用

行程开关是一种常用的小电流主令电器，它的主要作用是实现顺序控制、定位控制和位置状态的检测。 具体来说，行程开关可以用于控制机械设备的行程及限位保护，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。 换句话说，它是一种可以根据运动部件的行程位置而切换电路的电器，其作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。

行程开关电路符号

行程开关的使用方法

行程开关，也叫限位开关，是一种可以根据运动部件的行程位置而切换电路的电器。它的工作原理与按钮开关类似，不同之处在于，行程开关是需要外部机械碰撞控制。具体来说，我们看到实物展示，拆开开关外盖，外盖上有密封垫能防止油污进入，看到里面有四个触点，一组常开，一组常闭。当外部机械撞击摇臂里面开关动作，常开点闭合，常闭点断开。在实际工作中，将行程开关安装在预先安排的位置，当生产机械运动部件撞击行程开关外面执行机构时，行程开关内部的触点动作，实现电路的切换。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。行程开关可以安装在相对静止的物体（如固定架、门框等）上或者运动的物体（如行车、门等）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

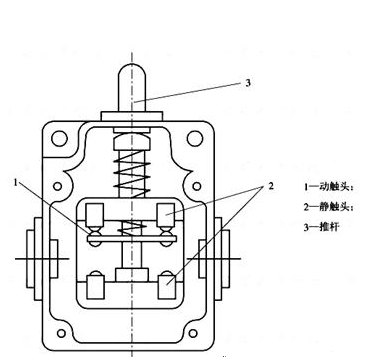

行程开关的结构图
