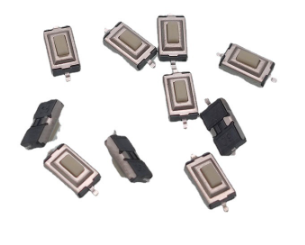

3×6轻触开关的基本原理

聚彩jc3×6轻触开关是一种电子开关，通过轻触操作实现电路的通断，其基本结构包括按钮、触点、电路板等部分，当按钮被按下时，触点与电路板上的接触点接触，实现电路的闭合；当按钮释放时，触点与接触点分离，电路断开，其工作原理简单可靠，操作便捷。

轻触开关（Tactile Switch）是一种常见的电子元件，通常用于按键控制或信号触发。它的引脚设计决定了其连接方式和电路布局。以下是关于轻触开关引脚的详细说明：

1. 引脚结构与类型

轻触开关的引脚数量通常为 2脚 或 4脚，具体设计取决于开关类型：

2脚开关：最简单的设计，按下时导通，松开时断开。

4脚开关：更常见的类型，实际内部是两组引脚并联（1-2脚和3-4脚导通），目的是增强机械稳定性，方便PCB布局时对称焊接。

2. 引脚功能

导通原理：按下按键时，内部金属弹片将两引脚短接，形成电流通路；松开后弹片复位，断开连接。

引脚排列：四脚开关的引脚通常分为两组（对角导通），例如：

  - 按下时 1-2脚导通，3-4脚同时导通（两组引脚并联）。

  - 实际使用中可任选一组连接（另一组悬空），但对称焊接能提高稳定性。

3. 接线方法

基础电路：轻触开关通常需要配合 上拉电阻 或 下拉电阻 使用，以确保未按下时为明确的高/低电平。

  - 示例电路（下拉电阻）：

    ```

    VCC → 开关引脚1

    开关引脚2 → GPIO引脚（如单片机输入）

    开关引脚2 → 下拉电阻（10kΩ）→ GND

    ```

四脚开关接线：选择对角引脚（如1-2或3-4），其余引脚可悬空或焊接固定。

4. 引脚检测方法

万用表测试：

  1. 将万用表调至 通断档。1. 基本特性

尺寸：通常指开关本体尺寸为 3mm（宽）×6mm（长），高度根据不同型号而异（常见总高度约 2.5mm~5mm）。

类型：

贴片式（SMD）：适合自动化焊接，直接贴装在PCB表面。

插件式（DIP）：通过引脚插入PCB孔焊接，机械强度更高。

引脚数量：多为 4脚（内部两组引脚并联，实际为两路信号），少数为 2脚。

2. 引脚排列与接线

4脚开关：

引脚呈对称分布，按下时 对角导通（如引脚1-3导通，2-4导通）。

实际使用时，任选一对引脚连接即可（另一对悬空或加固焊接）。

典型接线（以控制单片机输入为例）：

VCC → 开关引脚1

开关引脚3 → GPIO（接上拉电阻）

引脚2和4悬空或接地（根据设计需求）

3. 典型应用场景

紧凑型电子产品：智能手表、耳机、小型遥控器等对空间要求高的设备。

PCB密集布局：贴片式适合高密度电路板设计。

低高度需求场景：扁平化设计的开关（高度≤3mm）可用于超薄设备。

4. 选型关键参数

参数 典型值/说明

工作电压 12V~24V DC

额定电流 50mA~100mA（信号类应用）

操作力 160gf~250gf（常见触感压力）

寿命 10万~30万次（高质量型号）

封装形式 SMD（如SKRP系列）或DIP（如TS-03系列）

2. 未按下时，两组引脚间应不导通。

3. 按下时，对应的两组引脚（如1-2或3-4）应导通。

5. 常见问题与解决

引脚虚焊：焊接时确保引脚与焊盘充分接触，避免冷焊。

接触不良：可能是弹片老化，需更换开关。

引脚氧化：长期使用后引脚可能氧化，可用酒精清洁。

6. 选型注意事项

引脚间距：常见间距为2.54mm（标准排针间距），需匹配PCB封装。

高度与尺寸：根据安装空间选择（如4x4mm、6x6mm）。

寿命：高质量开关可达10万次以上按压。

如果需要更具体的型号或应用场景（如贴片式、插件式），可以提供更多信息进一步分析！
