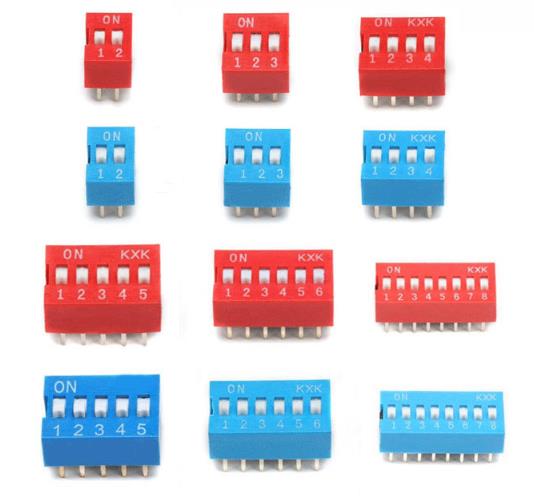

拨码开关共有8个位， 1、2、3、4、5、6、7、8，每个位代表一个数值，推到ON的位置为0，拨到下面依次代表1、2、4、8、16、32、64、128，拨到下面的位代表的数值相加，就是该机的地址码，（如图所示11号就是：1+2+8=11，30号就是：2+4+8+16=30）地址码最大为128；

8位拨码开关地址对照表：

8位拨码开关使用方法

一、主电路

从交流电网输入、直流输出的全过程，包括：

1、输入滤波器： 其作用是将电网存在的杂波过滤掉，同时也防止本机产生的杂波反馈到公共电网。

2、整流与滤波： 将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变： 将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波： 根据负载需要，提供稳定可靠的直流电源。

二、控制电路

一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、检测电路

除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源

提供所有单一电路的不同要求电源。

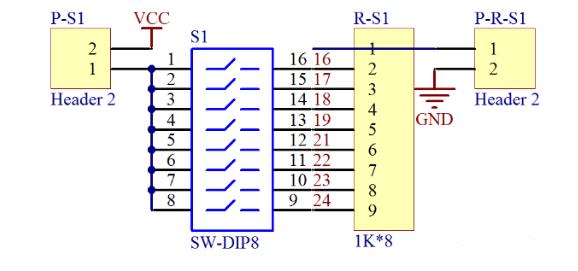

八位拨码开关电路原理图设计

怎样用EXCEL设置8位拨码开关地址编码表：

先选择你要设置8位拨码开关地址2113编码表的那一列，右击选择5261“设置单元格格式”——自定义设置——如果你的地址编码8位中有共性的是4102前面几位数可以统一设置，设都是00000000开头，则在自定义类型空白处输入“00000000”，确定即可。后1653面的单元格，你只需要输入1，即可自动填充为“版00000001”，后面依此类推。均可自动设置。
