漏电保护器的原理 漏电保护器主要由三部分组成:检测元件、中间放大环节和操作执行机构。漏电保护器的工作原理是:

漏电保护器安装在电路中，初级线圈与电网电路连接，次级线圈与漏电保护器中的脱扣器连接。?

当电气设备正常运行时，线路中的电流处于平衡状态，变压器中的电流矢量之和为零(电流是方向矢量，如流出方向的“+”和返回方向的“-”，变压器中来回流动的电流大小相等，方向相反，正负抵消)。由于初级线圈中没有剩余电流，所以次级线圈不会被感应，并且漏电保护器的开关装置处于闭合状态。?

聚彩jc当设备外壳发生泄漏并被人触摸时，在故障点产生分流。泄漏电流通过人体、大地和工作接地(没有电流互感器)返回到变压器的中性点，导致流入和流出变压器的电流不平衡(电流矢量之和不为零)，并且在初级线圈中产生剩余电流。因此，次级线圈将被感应，当电流值达到漏电保护器限制的动作电流值时，自动开关将跳闸并切断电源。

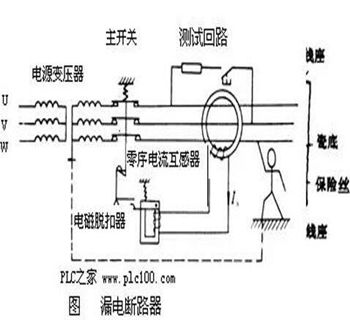

漏电开关的原理 我将简化漏电开关的原理，并画一个图给你看:

这里的关键是“电流互感器”——零线和火线同时通过电流互感器(通过电流互感器可以监测线路上的电流)，然后用电子元件分析这两个电流。

如果这个回路是完整的“□”，那么中性线和带电线上的电流是相同的。然而，如果发生泄漏——电路的火线和其他导体形成新的电路(该电路可以是火线和其他电路的中性线，或者火线和地)；或者其他电路的火线连接到该电路。

聚彩jc总之，零线上的电流是不同的。此时，电子元件将判断为漏电，从而导致跳闸装置主动跳闸(即跳闸)。

举一个非常极端的例子:甲、乙两个漏电断路器，甲断路器的火线和乙断路器的零线连在一起，这在理论上应该是有用的。然而，由于漏电断路器的存在，它检测到在A断路器的火线和B断路器的零线上有电流，而在A断路器的零线和B断路器的火线上没有电流——同一漏电断路器上的零线电流不相等，它将跳闸。
