六脚自锁开关原理图和接法：
六脚开关（六脚自锁开关）也就是双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组, 将他们连接起来才是通路。
接法：公共点 1 4 是常闭， 3 6常开， 如果是单路接1 2或2 3 都可以。

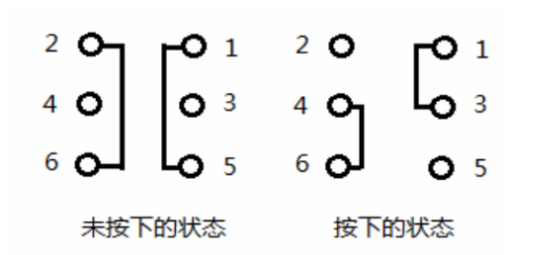

每一排是一个单独的单刀双掷开关，中间的是公共的，六引脚自锁开关是一个双刀双掷开关，图上用黑线相连的部分，其他部分均不相连。
