本文提供12*12插脚轻触开关的尺寸规格书

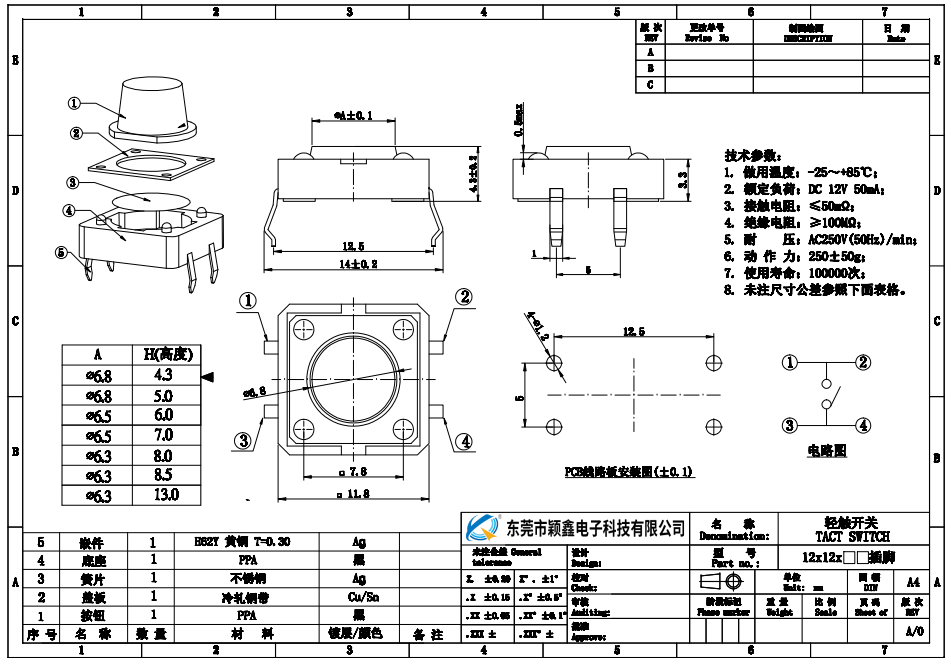

12*12轻触开关尺寸图

产品规格书内容

一、适用范围

      适用于额定电压为DC40V、额定电流为50mA、行程在0.25土0.1mm,具有触觉反馈机构的轻触按钮开关。供彩色电视机、黑白电视机、收录机、计算机等电子和通信设备中通断和转换电路用。

二、结构尺寸

  开关的结构、外形、安装和连接尺寸按设计图纸规定。

三、外观质量

开关各部位应加工良好，无生锈，伤痕，破裂，电镀不良，剥离等现象。开关动作应正常，换位应清晰。

四、按力

    开关的按力值为：2.5±0.5N。

五、电路通断

开关电路应能正常通断

六、按触电阻

     开关闭合接点间的接触电阻应为≤20mV。试验电压DC2-6V，试验电流0.1A

七、绝缘电阻

     开关相邻而不相接的接点间以及接点与其它金属件之间的绝缘电阻应为＞100MV。试验电压DC100±15V，测试环境条件20℃，67%。

八、耐压

     开关相邻而不相接的接点间以及接点与其它金属件之间，应能经受AC250V、1min,漏电流£0.5mA，无击穿和飞弧现象。

九、触点抖动

  开关在转换时的触点抖动时间应≤10ms。

十、驱动件强度

     在开关驱动件顶端面的中央，朝按压方向施加30N的力，持续15S。外观应无损坏，电路应能正常通断。

十一、接线端强度

  开关接线端应能承受10N轴向拉力的作用10 S。试验后接线端应无脱落、破损，开关应能动作。外观应无损伤，电路应能正常通断。

十二、振动

  频率为10~500Hz，加速度为50.0m/s²,三个互相垂直的轴线方向,每次扫描时间为11min,共5次循环。外观应无损伤，接触电阻≤20mV，电路应能正常通断。

十三、冲击

  加速度为500m/s²,脉冲持续时间11ms，三个轴线的每个方向上，每个方向三次，共18次。外观应无损伤，接触电阻≤20mV，电路应能正常通断。

十四、高温

  260℃，72h，在正常大气条件下恢复1h检查。外观应无损伤；接触电阻≤20mV；绝缘电阻应为＞100MV；耐压应能经受AC250V、1min,漏电流£0.5mA，无击穿和飞弧现象；按力值2.5±0.5N；驱动件强度为朝按压方向施加30N的力，持续15S无损伤，通断正常；接线端应能承受10N轴向拉力的作用10 S，无损伤，通断正常。
